2015.5.20
約3ｍ長さ　垂直軸型ブレード製造を開始
2015.2.25
第3回　国際風力展に出展
2015.2.20
オーハツ株式会社　発電システムへ採用決定
2014.2.26
独自開発ブレード　ＹＷ-100を発表。第2回　国際風力展に出展

Performance

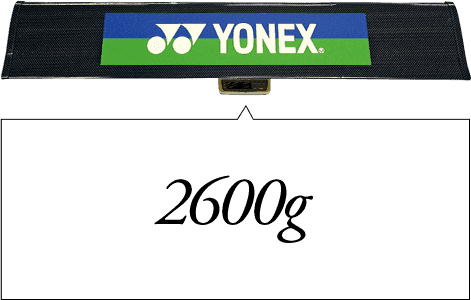

圧倒的な軽量性と変形強度

一般的な構造材料と比較して、強度に優れる炭素繊維を使用し、軽量なブレードを開発

2600g

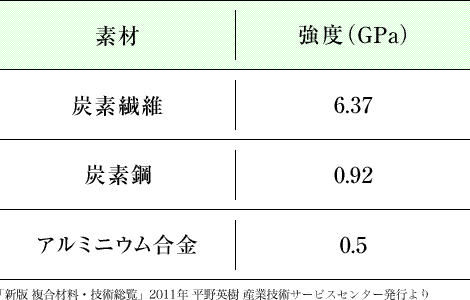

炭素繊維6.37GPa 炭素鋼0.92GPa アルミニウム合金0.5GPa 「新版 複合材料・技術総覧」2011年 平野英樹 産業技術サービスセンター発行より

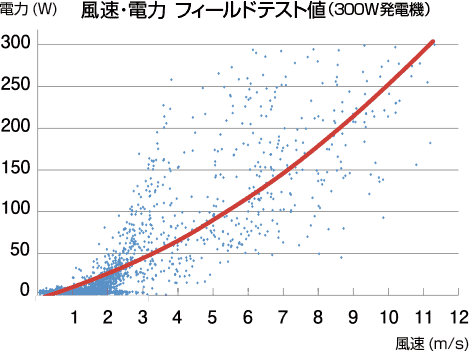

発電機装着時の発電テスト（フィールドテスト）

発電容量300Wの発電機装着時においても、風速5ｍ程度から最大量の発電が可能となる

発電機装着時の発電テスト（フィールドテスト）の図

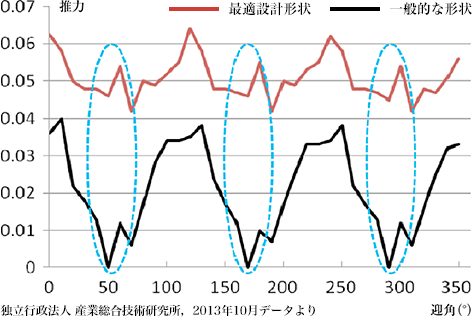

推進力比較

一般的な形状は推進力を失う失速角があるのに対して、全ての迎角で高い推進力を得る

推進力比較の図

ブレードの研究開発

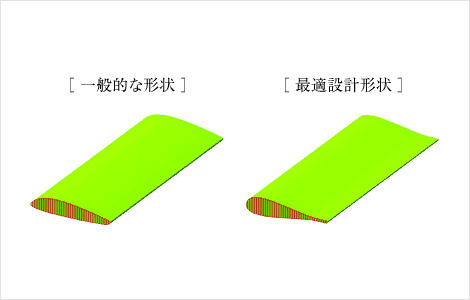

ブレード形状比較

長岡技術科学大学との共同研究より、垂直型ブレードに最適な対称型形状を採用

発電機装着時の発電テスト（フィールドテスト）の図

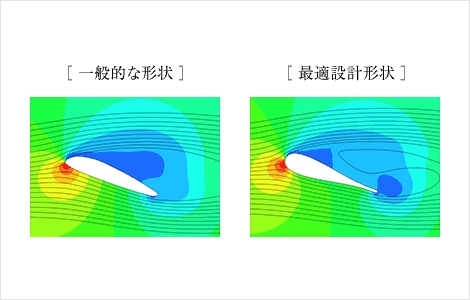

2次元非圧縮性流体数値解析技術

負圧抵抗の少ない設計を実現

推進力比較の図

風向きを選ばない「対象断面形状（特許出願中）」を採用

スポーツ用品事業で培ったカーボン加工技術を生かし、ヨネックス独自のテクノロジーを投入

Product

垂直軸用カーボンブレード YW-100

商品
垂直軸用カーボンブレード
品番
YW-100
サイズ
全長
1510mm
最大幅
290mm
最大厚
60mm
重量
2600g/枚
素材
カーボン
形状
中空構造
価格
¥80,000+税／枚 ※指定デザイン採用時 ￥100,000+税／枚

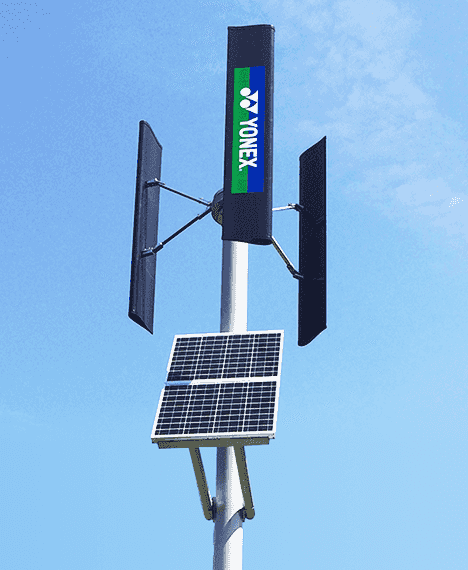

YW-100搭載発電システム

オーハツ 小型風力発電装置に採用

オーハツ社webページ
